本實用新型涉及水處理設備技術領域，具體地說是一種全程綜合水處理器，其特征在于水處理罐體上還設有用于對循環水水質進行檢測的PH值傳感器、溫度傳感器、電導率檢測儀，所述控制機構中設有控制器、PH值采集電路、溫度采集電路、電導率采集電路、顯示器、沖洗控制電路，所述沖洗控制電路包括與控制器相連接的液體壓力傳感器、第二液體壓力傳感器、接觸器，其中液體壓力傳感器設置在水處理罐體的入口處，第二液體壓力傳感器設置在水處理罐體的出口處，接觸器的控制端與控制器相連接，輸出端與沖洗泵相連接，沖洗泵安裝在沖洗管路上，沖洗管路與水處理罐體相連接，本實用新型具有結構合理、操作簡便、工作穩定可靠等顯著的優點。
權利要求書
1.一種全程綜合水處理器，設有水處理罐體和控制機構，其中水處理罐體上設有高頻發生器，其特征在于水處理罐體上還設有用于對循環水水質進行檢測的PH值傳感器、溫度傳感器、電導率檢測儀，所述控制機構中設有控制器、PH值采集電路、溫度采集電路、電導率采集電路、顯示器、沖洗控制電路，其中控制器分別與PH值采集電路、溫度采集電路、電導率采集電路、顯示器、沖洗控制電路相連接，所述沖洗控制電路包括與控制器相連接的液體壓力傳感器、第二液體壓力傳感器、接觸器，其中液體壓力傳感器設置在水處理罐體的入口處，第二液體壓力傳感器設置在水處理罐體的出口處，接觸器的控制端與控制器相連接，輸出端與沖洗泵相連接，沖洗泵安裝在沖洗管路上，沖洗管路與水處理罐體相連接。
2.根據權利要求1所述的一種全程綜合水處理器，其特征在于PH值采集電路的輸入端與PH值傳感器相連接，溫度采集電路與溫度傳感器相連接，電導率采集電路與電導率檢測儀相連接。
3.根據權利要求1所述的一種全程綜合水處理器，其特征在于所述高頻發生器與控制器相連接，高頻發生器輸出高頻振蕩信號，將該信號加載到電極和水處理罐體的外殼之間。
4.根據權利要求1所述的一種全程綜合水處理器，其特征在于所述控制器采用PLC控制器，顯示器采用觸控屏。
5.根據權利要求1所述的一種全程綜合水處理器，其特征在于設有與控制器相連接的USB通信電路和無線通信電路，其中無線通信電路采用GPRS模塊或以太網網絡通信電路。
說明書
全程綜合水處理器
技術領域
本實用新型涉及水處理設備技術領域，具體地說是一種結構合理、工作可靠，能夠?qū)崿F(xiàn)防垢、除垢、除銹防腐的全程綜合水處理器。
背景技術
在中央空調冷卻循環水、采暖循環水系統中，均存在水垢、鐵銹、腐蝕性物質以及因微生物和細菌等雜質造成的水質差的問題，若不對其進行處理，容易腐蝕設備管路，造成設備使用壽命縮短，現階段全程水處理器針對上述問題對水質進行處理，其一般設有水處理罐體和控制箱，水處理罐體上設有過濾設備、高頻電信號發生器，通過對系統中的水質進行物理場的綜合處理，達到緩蝕、防垢、殺菌、滅藻的目的。在全程水處理器的運行過程中，由于水垢等雜質的存在，容易造成過濾器堵塞或水處理器內部污垢較多，現階段對水處理罐體的沖洗手段簡單，沖洗效果較差，此外，現階段的全程水處理器無法實現遠程管控，對循環水的物理或化學處理手段控制精度差，無法根據循環水的具體水質給出相應的處理方案。
發明內容
本實用新型針對現有技術中存在的缺點和不足，提出了一種結構合理、工作可靠，能夠?qū)崿F(xiàn)防垢、除垢、除銹防腐的全程綜合水處理器。
本實用新型可以通過以下措施達到：

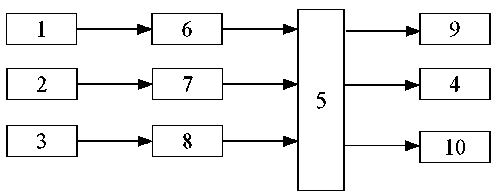

一種全程綜合水處理器，設有水處理罐體和控制機構，其中水處理罐體上設有高頻發生器，其特征在于水處理罐體上還設有用于對循環水水質進行檢測的PH值傳感器、溫度傳感器、電導率檢測儀，所述控制機構中設有控制器、PH值采集電路、溫度采集電路、電導率采集電路、顯示器、沖洗控制電路，其中控制器分別與PH值采集電路、溫度采集電路、電導率采集電路、顯示器、沖洗控制電路相連接，所述沖洗控制電路包括與控制器相連接的液體壓力傳感器、第二液體壓力傳感器、接觸器，其中液體壓力傳感器設置在水處理罐體的入口處，第二液體壓力傳感器設置在水處理罐體的出口處，接觸器的控制端與控制器相連接，輸出端與沖洗泵相連接，沖洗泵安裝在沖洗管路上，沖洗管路與水處理罐體相連接。
本實用新型中PH值采集電路的輸入端與PH值傳感器相連接，溫度采集電路與溫度傳感器相連接，電導率采集電路與電導率檢測儀相連接。
本實用新型所述高頻發生器與控制器相連接，高頻發生器輸出高頻振蕩信號，通過將該信號加載到電極和外殼之間，對流過的水流進行高頻處理，改變水的物理性質，達到除垢、防垢、殺菌的目的。
本實用新型所述控制器采用PLC控制器，顯示器采用觸控屏。
本實用新型進一步設有與控制器相連接的USB通信電路和無線通信電路，其中無線通信電路采用GPRS模塊或以太網網絡通信電路。
本實用新型在使用的過程中通過控制器獲取循環水的PH值、溫度以及電導率數據，并將其與實現寫入的閾值數據進行比對，當判斷檢測數值超出閾值數據，開啟高頻發生器對水質進行處理，電磁場信號與水垢接觸時，會引起水垢中連接水數量發生變化，也就是產生再結晶，從而使水垢脫落，同時，控制器通過將液體壓力傳感器和第二液體壓力傳感器之間的壓差值與事先寫入的閾值進行比較，判斷水處理器中是否發生堵塞，及時啟動沖洗泵對水處理器進行沖洗，除此之外，以上功能均可以實現遠程管控。
本實用新型與現有技術相比，具有結構合理、操作簡便、工作穩定可靠等顯著的優點。
